Convertitore isolato per Strain Gauge con uscita 0(4)-20mA o 0-10V

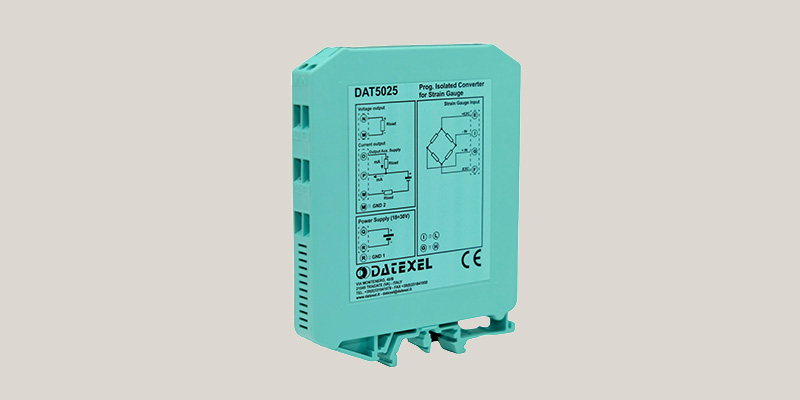

Il convertitore DAT 5025 é progettato per fornire in uscita un segnale normalizzato in tensione o corrente proporzionale e lineare con il segnale di uscita in tensione proveniente da un trasduttore a ponte connesso al suo ingresso. E' possibile programmare il campo scala di ingresso, il valore della tensione di eccitazione del ponte (10 Vcc o 3,60 Vcc) ed il campo scala di uscita mediante interruttori DIP accessibili aprendo l' apposito sportello situato sul fianco del dispositivo (vedasi sezioni Tabella tipi di ingresso, "Tabella tensione di eccitazione" e "Tabella campi scala di uscita").
Le regolazioni dei valori di inizio e fondo scala vengono eseguite utilizzando i potenziometri di ZERO e SPAN presenti sul lato frontale del dispositivo. L' isolamento a 2000 Vca tra ingresso, alimentazione ed uscita elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali. In uscita è possibile connettere strumenti o carichi passivi in quanto è disponibile una sorgente di alimentazione isolata (Vaux) per la loro alimentazione. Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035.
