CONVERTITORI DI SEGNALE

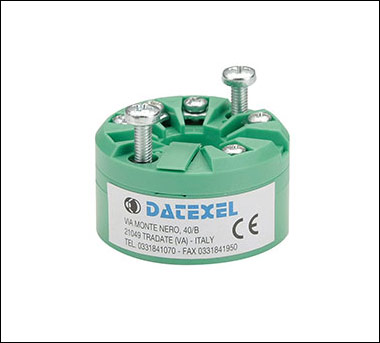

Il convertitore DAT 1015 è in grado di svolgere svariate funzioni quali: misura e linearizzazione della caratteristica di temperatura con sonde a RTD, conversione di una variazione lineare di resistenza, conversione di un segnale di tensione, anche proveniente da un potenziometro connesso al suo ingresso; il trasmettitore DAT 1015 è inoltre in grado di misurare e linearizzare le termocoppie standard effettuando al proprio interno la compensazione del giunto freddo. I valori misurati vengono trasmessi sul loop di corrente 4÷20 mA. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura.

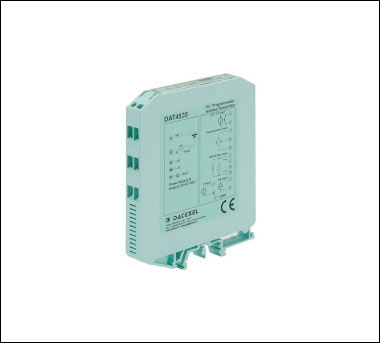

Il trasmettitore universale isolato DAT4535 è in grado di misurare e linearizzare segnali in tensione, corrente e resistenza oltre ai potenziometri e ai sensori a termocoppia e termoresistenza standard, effettuando al proprio interno, se necessario, la compensazione del giunto freddo o dell'impedenza dei fili. I valori misurati vengono trasmessi, in funzione della programmazione, sul loop di corrente 4÷20 mA. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura. La programmazione avviene tramite Dip-Switch accessibili tramite lo sportello posto sul fianco del contenitore. Tramite i dip-switch è possibile selezionare il tipo di ingresso ed il relativo campo scala senza la necessità di dover ricalibrare il dispositivo. Inoltre, tramite PC e cavo CVPROG, l'utente può impostare tutti i parametri di configurazione del dispositivo, secondo le proprie necessità.

Il convertitore DAT2105 3W è in grado di convertire un segnale di tensione proveniente da un potenziometro connesso al suo ingresso. I valori misurati vengono convertiti in segnali normalizzati in corrente o tensione. In fase d’ordine è necessario specificare il range di uscita (0-20mA, 4-20mA, 0-10V, 0-5V). Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura.

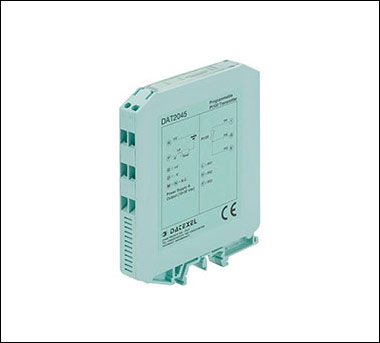

Il convertitore DAT 2045 é progettato per fornire in uscita un segnale in loop di corrente 4÷20 mA proporzionale e lineare con il valore della tensione fornita dalla termocoppia connessa al suo ingresso. Il trasmettitore programmabile DAT 2045 non esegue la linearizzazione del segnale proveniente dalla termocoppia; l'assenza di tale funzione rende questo dispositivo compatibile con i sistemi di acquisizione dati aventi un software di linearizzazione interno.

Il convertitore DAT 2165 é progettato per fornire in uscita un segnale linearizzato in tensione o corrente proporzionale con la caratteristica di temperatura fornita dalla sonda Pt100 connessa al suo ingresso. È possibile eseguire la connessione della sonda Pt100 con tipologia di misura a due o tre fili.

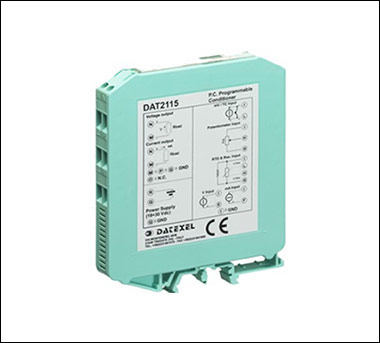

Il convertitore DAT 2115 é un trasmettitore di segnale, non isolato, con uscita in tensione o corrente.

Il convertitore DAT 2155 é un trasmettitore non isolato per termocoppia configurabile da dip-swit.

Il convertitore DAT 1010/LP è in grado di svolgere svariate funzioni quali: misura e linearizzazione della caratteristica di temperatura con sonde a RTD, conversione di una variazione lineare di resistenza, conversione di un segnale di tensione, anche proveniente da un potenziometro connesso al suo ingresso. Il trasmettitore DAT 1010/LP garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura.La programmazione avviene tramite Personal Computer attraverso il programma di configurazione PROSOFT, sviluppato da DATEXEL ed operante su sistema operativo "WindowsTM ", è possibile configurare il trasmettitore in modo da poterlo interfacciare con i sensori più usati.

Il convertitore universale DAT 4530 è in grado di misurare e linearizzare segnali in tensione (mV, V), corrente (mA), resistenza, segnali provenienti da potenziometri, sensori a termocoppia e termoresistenza standard, effettuando al proprio interno, se necessario, la compensazione del giunto freddo o dell'impedenza dei fili. Per ingressi mV, V e mA è possibile impostare un tempo di campionamento veloce (opzione HS) oppure eseguire l'estrazione di radice quadrata del segnale misurato (opzione SQRT). I valori misurati vengono convertiti sulle due uscite in funzione della programmazione, in segnali normalizzati in corrente o tensione. Il dispositivo è inoltre dotato un contatto programmabile come soglia di allarme.

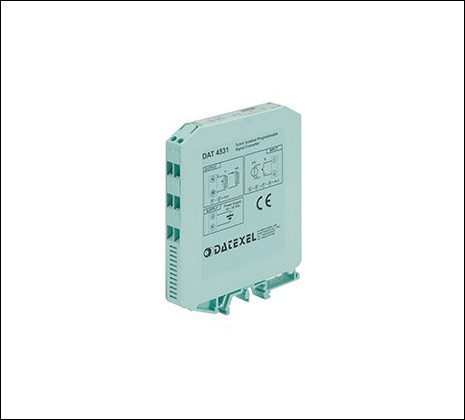

Il convertitore isolato DAT 4531 è in grado di misurare e linearizzare le termoresistenze standard effettuando al proprio interno la compensazione dell'impedenza dei fili. I valori misurati vengono convertiti, in funzione della programmazione, in segnali normalizzati in corrente o tensione. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura.

Il convertitore isolato DAT 4135/SEL è in grado di svolgere svariate funzioni quali: misura e linearizzazione della caratteristica di temperatura con sonde RTD, conversione di una variazione lineare di resistenza, conversione di un segnale in corrente attivo standard, conversione di un segnale di tensione, anche proveniente da un potenziometro connesso al suo ingresso; il DAT 4135/SEL è inoltre in grado di misurare e linearizzare le termocoppie standard effettuando al proprio interno la compensazione del giunto freddo. I valori misurati vengono convertiti, in funzione della programmazione, in segnali normalizzati in corrente o tensione. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura. Il DAT4135/SEL è una versione speciale del dispositivo standard in cui è possibile disabilitare l' uscita per mezzo di un comando digitale denominato SEL.

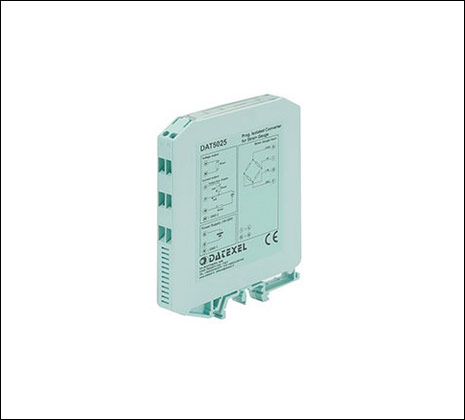

Il convertitore DAT 5025 é progettato per fornire in uscita un segnale normalizzato in tensione o corrente proporzionale e lineare con il segnale di uscita in tensione proveniente da un trasduttore a ponte connesso al suo ingresso. E' possibile programmare il campo scala di ingresso, il valore della tensione di eccitazione del ponte (10 Vcc o 3,60 Vcc) ed il campo scala di uscita. L'isolamento a 2000 Vca tra ingresso, alimentazione ed uscita elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali. In uscita è possibile connettere strumenti o carichi passivi in quanto è disponibile una sorgente di alimentazione isolata (Vaux) per la loro alimentazione.
