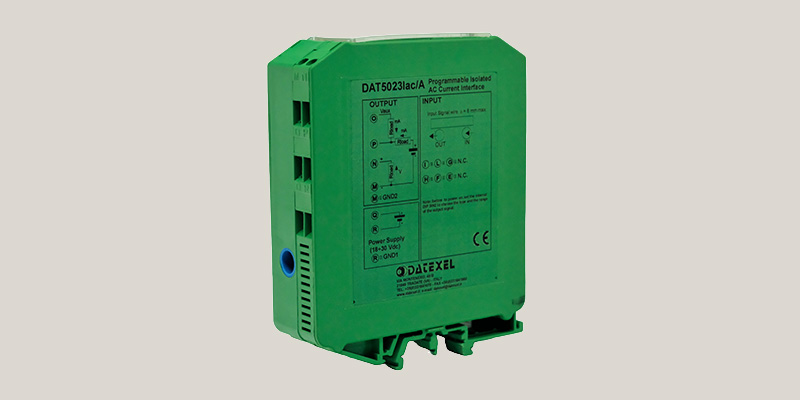

Convertitore isolato ad effetto "Hall" per segnali in corrente alternata 0÷20 A, 0÷25 A o 0÷30 A con uscita 0(4)-20mA o 0-10V
Il convertitore DAT 5023Iac é in grado di rilevare al suo ingresso il vero valore efficace (TRMS) di segnali in corrente alternata da 0÷5 A a 0÷60 A, fornendo in uscita un segnale normalizzato in tensione o corrente. E' possibile programmare il campo scala del segnale di ingresso ed il campo scala di uscita mediante interruttori DIP accessibili aprendo l' apposito sportello situato sul fianco del dispositivo. Le regolazioni dei valori di inizio e fondo scala vengono eseguite utilizzando i potenziometri di ZERO e SPAN presenti sul lato frontale del dispositivo. L' isolamento a 2000 Vca tra alimentazione ed uscita elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali.
Il segnale di ingresso rimane isolato dal resto del circuito attraverso la misura con sensore ad effetto Hall. In uscita è possibile connettere strumenti o carichi passivi in quanto è disponibile una sorgente di alimentazione isolata (Vaux) per la loro alimentazione. Sono disponibili tre versioni del modulo in funzione del valore della corrente applicata. Esso è alloggiato in un contenitore plastico di 27,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035.
