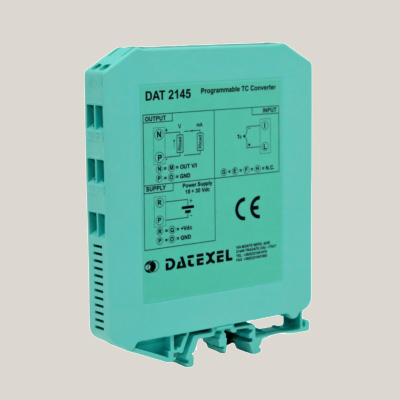

Convertitore non isolato e non linearizzato per Termocoppia con uscita 0(4)-20mA o 0-10V
Il convertitore programmabile DAT 2145 é progettato per fornire in uscita un segnale in tensione o corrente proporzionale e lineare con il valore della tensione fornita dalla termocoppia connessa al suo ingresso. Il dispositivo non esegue la linearizzazione del segnale proveniente dalla termocoppia; l' assenza di tale funzione rende questo dispositivo compatibile con i sistemi di acquisizione dati aventi un software di linearizzazione interno.
E' possibile programmare i campo scala di ingresso ed uscita mediante interruttori DIP accessibili aprendo l' apposito sportello situato sul fianco del dispositivo (vedasi sezioni Tabella campi scala di ingresso e Tabella campi scala di uscita). Le regolazioni dei valori di inizio e fondo scala vengono eseguite utilizzando i potenziometri di ZERO e SPAN. Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035 .
