I sensori di pressione oleodinamici sono utilizzati nella misurazione dei fluidi viscosi, trovando impiego come dispositivi in linea. Il funzionamento avviene attraverso un rilevatore integrato a resistività magnetica con uscita PNP o NPN che genera un impulso per dente corrispondente ad uno specifico volume, a seconda del modello impiegato. La frequenza generata è proporzionale al numero di giri degli ingranaggi, correlati alla portata istantanea del fluido.
Sensori VSE serie Ecoflow
Per un funzionamento ottimale e sicuro dei sensori di pressione oleodinamici proposti da Delcon è di fondamentale importanza la scelta del modello e delle dimensioni che, a causa del gran numero di applicazioni e di versioni di differenti contatori volumetrici, non è semplice da effettuare.
Infatti determinate caratteristiche della strumentazione dipendono dal modello, dalle dimensioni, dal campo di misura e dal tipo di fluido da misurare ed è per questo che invitiamo gli interessati a mettersi in contatto con la nostra organizzazione per stabilire insieme quale tipo di sensore di pressione oleodinamico si adatti meglio alle loro necessità.
Dimensioni e caratteristiche dei sensori
VSE EF 0.04
Campo di misura l/min: 0,05..........4
Volume di misurazione cm3/imp: 0,04
Frequenza (Hz): 20,8 ... 1.666,7
Campo di viscosità mm2/sec: 2 . . . 2.000
Pressione ammissibile max: 200 bar (2.900 psi)
Filtraggio: 20 μm
Tipo di connessione: G 1/4”
Peso: 0,62 kg

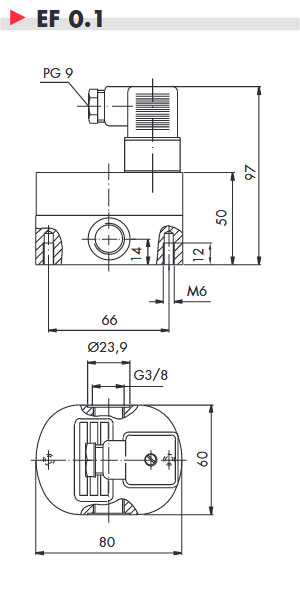

VSE EF 0.1
Campo di misura l/min: 0,1...........10
Volume di misurazione cm3/imp: 0,1
Frequenza (Hz): 16,7 ... 1.666,7
Campo di viscosità mm2/sec: 2 . . . 2.000
Pressione ammissibile max: 200 bar (2.900 psi)
Filtraggio: 20 μm
Tipo di connessione: G 3/8”
Peso: 0,70 kg
VSE EF 0.4
Campo di misura l/min: 0,2...........30
Volume di misurazione cm3/imp: 0,4
Frequenza (Hz): 8,3 ... 1.250,0
Campo di viscosità mm2/sec: 2 . . . 5.000
Pressione ammissibile max: 200 bar (2.900 psi)
Filtraggio: 50 μm
Tipo di connessione: G 1/2”
Peso: 1,5 kg
VSE EF 2
Campo di misura l/min: 0,5...........70
Volume di misurazione cm3/imp: 2
Frequenza (Hz): 4,2 ... 583,3
Campo di viscosità mm2/sec: 2 . . . 7.000
Pressione ammissibile max: 200 bar (2.900 psi)
Filtraggio: 50 μm
Tipo di connessione: G 3/4”
Peso: 1,7 kg
VSE EF 4
Campo di misura l/min: 3,0..........150
Volume di misurazione cm3/imp: 4
Frequenza (Hz): 12,5 ... 625,0
Campo di viscosità mm2/sec: 2 . . . 10.000
Pressione ammissibile max: 200 bar (2.900 psi)
Filtraggio: 100 μm
Tipo di connessione: G 1”
Peso: 5,24 kg
