Principali caratteristiche
• Campi di misura da: 0...0,05 bar a 0...60 bar (0...1 a 0...1000 psi)
• Segnale di uscita in tensione e in corrente
• Classe di protezione: IP65/IP67
• Materiale a contatto: AISI316L
• Campo di temperatura operativo -20...+85°C
• Accuratezza: ± 0,15% FSO tipico
• Fluido di riempimento: olio siliconico
• Disponibili campi assoluti
• Disponibile campo “Barometrico” (0,8-1,2 bar ass)
• Disponibili bassi campi (50mbar e 100mbar)
I trasmettitori della serie TSA sono basati sul principio di misura
piezoresistivo al silicio.
I componenti elettronici ad elevata stabilità consentono l’
impiego dei trasmettitori in applicazioni dove è richiesta la
trasmissione del segnale su lunghe distanze o in sistemi intelligenti
di regolazione.
I trasmettitori di pressione TSA sono stati sviluppati principalmente
per misure di pressioni nel campo della refrigerazione industriale,
della climatizzazione ambientale, dei compressori e delle pompe.
Sono inoltre utilizzati per il monitoraggio ed il controllo in macchine
automatiche ed in tutte le applicazioni industriali.
Scheda tecnica
Principali caratteristiche
• Campi di misura da: 0...10 bar a 0...1000 bar (0...150psi a 0...15000psi)
• Accuratezza: ± 0,15% FSO tipico
• Classe di protezione: IP65/IP67
• Materiale a contatto con fluido 17-4PH
• Temperatura operativa -40...+1
I trasduttori della serie TPS sono basati sul principio di misura estensimetrico.
La struttura meccanica rende insensibile il trasduttore in fase di montaggio
e serraggio.
Questo trasduttore é idoneo in tutte quelle applicazioni dove oltre
alla robustezza é necessaria una elevata accuratezza.
Scheda tecnica
Principali caratteristiche
• Campi di misura da: 0...50 bar a 0...1000 bar (0...750psi a 0...15000psi)
• Accuratezza: ± 0,1% FSO tipico
• Segnale di uscita in tensione o corrente
• Classe di protezione: IP65/IP67
• Materiale a contatto con fluido 17-4PH
• Temperatura operativa -40...+105°C
I trasmettitori della serie TPSA sono basati sul principio di misura
estensimetrico.
La struttura meccanica rende insensibile il sensore in fase di montaggio
e serraggio.
Questo trasmettitore é idoneo in tutte quelle applicazioni dove
oltre alla robustezza é necessaria una elevata accuratezza.
Scheda tecnica
Principali caratteristiche
• Autozero magnetico grossolano
• Autozero magnetico fine
• Segnale di calibrazione 80% FS
• Autospan magnetico
• Funzione di reset parziale
• Funzione di reset totale
L'opzione di “Autozero & Span” digitale rende il trasmettitore di pressione
della Serie TPSA un prodotto estremamente innovativo e versatile.
Progettata grazie all'elettronica di ultima generazione di cui è dotata
la TPSA, questa funzione permette la regolazione di zero e di span in
maniera semplice, veloce e affidabile, eliminando l'utilizzo di trimmer
analogici, potenziale punto debole e fonte di possibili derive o guasti.
L'attivazione è molto agevole in quanto è sufficiente posizionare l'apposita
penna con puntale magnetico (fornita standard) sull'area della custodia
del trasmettitore identificata da un apposito logo.
Nel giro di pochi secondi l'operazione sarà conclusa, senza la necessità
di smontare o aprire lo strumento.
Scheda tecnica
Principali caratteristiche
• Campi di misura da: 0...1000 a 0...5000 bar
• Accuratezza: ±0,1% FSO tipico
• Classe di protezione: IP65/IP67
• Segnale di calibrazione generato internamente
• Materiale a contatto: acciaio 15-5PH / 17-4PH
• Temperatura operativa: -30...+120°C
• Membrana di misura in acciaio a struttura monolitica
• Adatto per misure di pressione statica e dinamica
I trasmettitori per alta pressione serie TPH sono basati sul principio di misura estensimetrico a strain gauge su acciaio. La membrana di misura a struttura monolitica conferisce un elevato grado di precisione, affidabilità e sicurezza al trasduttore, fattori questi molto importanti in applicazioni ad alta pressione. Tutta la struttura meccanica, con fori di sfogo, è progettata per garantire la sicurezza e rende il trasduttore adatto per misure di pressione sia statiche che dinamiche anche in ambienti severi. La TPH è particolarmente adatta per applicazioni in circuiti idraulici ad alta e altissima pressione come ad esempio nei banchi prova o nelle macchine per taglio a getto di acqua. Componentistica elettronica di ultima generazione e lavorazioni meccaniche di altissima precisione rendono la TPH il prodotto ideale per tutte le esigenze sopra descritte, ove sia necessario il trasduttore non amplificato con uscita in mV/V.
Scheda tecnica
Principali caratteristiche
• Campi di misura da: 0...1000 a 0...5000 bar
• Segnale di uscita 4...20mA due fili / 0,1...5,1Vdc / 0,1...10,1Vdc
/ 0...5Vdc / 0...10Vdc / 1...5Vdc / 1...6Vdc / 1...10Vdc
• Classe di protezione: IP65/IP67
• Materiale a contatto: acciaio 15-5PH / 17-4PH
• Membrana di misura in acciaio a struttura monolitica
• Autozero & Span digitale
• Adatto per misure di pressione statica e dinamica
I trasmettitori per alta pressione serie TPHADA sono basati sul principio
di misura estensimetrico a strain gauge su acciaio.
La membrana di misura a struttura monolitica conferisce un elevato grado
di precisione, affidabilità e sicurezza al trasduttore, fattori questi
molto importanti in applicazioni ad alta pressione.
Tutta la struttura meccanica, con fori di sfogo, è progettata per garantire
la sicurezza e rende il trasduttore adatto per misure di pressione sia
statiche che dinamiche anche in ambienti severi.
La TPHADA è particolarmente adatta per applicazioni in circuiti idraulici
ad alta e altissima pressione come ad esempio nei banchi prova o nelle
macchine per taglio a getto di acqua.
L’elettronica di ultima generazione consente un’ampia scelta di segnali
di uscita in corrente e in tensione, e l’innovativa funzione di “Auto-Zero
& Span digitale” consente un facile e rapido aggiustamento automatico
dello zero dopo l’in stallazione, semplicemente con il tocco di una
penna magnetica fornita in dotazione.
Scheda tecnica
Principali caratteristiche
• Campi di misura: da 0...3 a 0...500 bar e Campi di misura da -1...+1
a -1...+10 bar
• Segnale di uscita 4...20mA due fili / 0,1...5,1Vdc / 0,1...10,1Vdc
/ 0...5Vdc / 0...10Vdc / 1...5Vdc / 1...10Vdc
• Classe di protezione: IP65/IP67
• Materiale a contatto: AISI 430F e 17-4PH
• Disponibile con vari attacchi al processo, sia standard che su specifica
del cliente
I trasmettitori TK sono basati sul principio di misura estensimetrico
a film spesso. I componenti elettronici ad elevata stabilità
consentono l'impiego dei trasmettitori in applicazioni dove é
richiesta la trasmissione del segnale su lunghe distanze o in sistemi
intelligenti di regolazione.
I trasmettitori di pressione TK sono stati sviluppati principal mente
per misure di pressioni nel campo dell'oleodinamica, pneumatica e circuiti
idraulici.
Sono inoltre utilizzati nei campi della tecnica e misura di processo
Scheda tecnica
Principali caratteristiche
• Autozero magnetico grossolano
• Autozero magnetico fine
• Segnale di calibrazione 80% FS
• Autospan magnetico
• Funzione di reset parziale
• Funzione di reset totale
L'opzione di “Autozero & Span” digitale rende il trasmettitore
di pressione della Serie TK un prodotto estremamente innovativo e versatile.
Progettata grazie all'elettronica di ultima generazione di cui è
dotata la TK, questa funzione permette la regolazione di zero e di span
in maniera semplice, veloce e affidabile, eliminando l'utilizzo di trimmer
analogici, potenziale punto debole e fonte di possi bili derive o guasti.
L'attivazione è molto agevole in quanto è sufficiente
posizionare l'apposita penna con puntale magnetico (fornita standard)
sull'area della custodia del trasmettitore identificata da un apposito
logo.
Nel giro di pochi secondi l'operazione sarà con clusa, senza
la necessità di smontare o aprire lo strumento.
Scheda tecnica
Principali caratteristiche
• Campi di misura: da 1 a 1000 bar
• Segnale di uscita nominale: 0...10Vdc (3 fili) / 4...20mA (2 fili)
• Dimensioni compatte
• Materiale a contatto: Acciao INOX
• Certificato SIL 2 secondo IEC/EN 62061:2005
I trasmettitori di pressione KS sono basati su tecnologia con elemento
sensibile a film depositato su membrana di acciaio.
Grazie all’utilizzo di elettronica SMD di ultima generazione e
al design compatto con costruzione completamente in acciaio INOX, questi
prodotti sono estremamente robusti ed affidabili, al punto che vengono
forniti certificati SIL2 come standard.
Sono adatti per tutti i settori industriali, in particolare nelle applicazioni
idrauliche (presse, pompe, centraline, ecc.) nor malmente soggette ad
elevati livelli di shock, vibrazioni, picchi di pressione e temperatura.
Scheda tecnica
Principali caratteristiche
• Campi di misura: da 4 a 1000 bar
• Segnale di uscita nominale: 0...10Vdc (3 fili) / 4...20mA (2 fili)
0.5...4.5 v raziometrico
• Dimensioni compatte
• Materiale a contatto: Acciao INOX
• Certificato SIL 2 secondo IEC/EN 62061:2005
I trasmettitori di pressione KH sono basati su tecnologia con elemento
sensibile a film depositato su membrana di acciaio.
Grazie all’utilizzo di elettronica SMD di ultima genera zione e al design
compatto con costruzione completa mente in acciaio INOX, questi prodotti
sono estremamente robusti ed affidabili, al punto che vengono forniti
certificati SIL2.
Sono adatti per tutti i settori industriali, in particolare nelle applicazioni
idrauliche (presse, pompe, centraline, ecc.) normalmente soggette ad
elevati livelli di shock, vibrazioni, picchi di pressione e temperatura,
specialmente su mezzi mobili.
Scheda tecnica
I trasmettitori di pressione KHC sono basati su tecnologia con elemento
sensibile a film depositato su membrana di acciaio.
Grazie all’utilizzo di elettronica SMD di ultima generazione e
al design compatto con costruzione completamente in acciaio Inox, questi
prodotti sono estremamente robusti e affidabili, particolarmente adatti
alle applicazioni mobili.
In particolare la serie KHC abbina un’elevata precisione a stabilità
in temperatura, resistenza alle condizioni ambientali estreme e uscita
digitale CAN con i protocolli tipici del settore dell’idraulica
mobile, sviluppata per assicurare una soluzione robusta e performante
per applicazioni come mezzi agricoli, macchine movimento terra e mezzi
di sollevamento.
Il segnale digitale, oltre alla misura di pressione, contiene anche
il dato relativo alla temperatura del dispositivo.
La serie KHC è disponibile sia con il protocollo digitale CANopen®
che con quello J1939.
Lo strumento viene consegnato preconfigurato e pronto all’uso
senza ulteriori sforzi.
Sono comunque possibili configurazioni personalizzate da richiedere
al momento dell’ordine oppure implementabili da parte dell’utente
Scheda tecnica

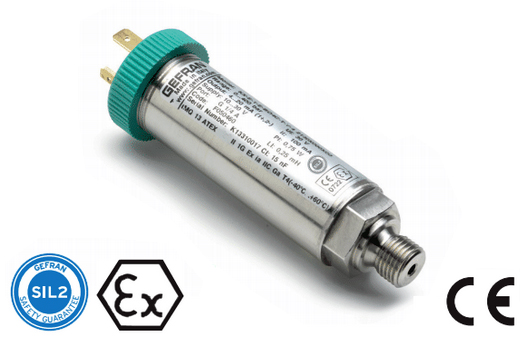

Caratteristiche applicative
• Campi di misura: da -1...+1bar a 0...1000 bar
• Accuratezza: ± 0,15% FS tipico
• Certificato ATEX per uso in aree pericolose
• Temperatura ambiente/processo T4 (-40°...+80°C)
• Certificato SIL2 secondo IEC/EN 62061
I trasmettitori KX sono basati sul principio di misura a film spesso su acciaio, con struttura metallica completamente saldata e
senza guarnizioni interne, in modo da essere compatibile con qualsiasi tipo di fluido. Anche la custodia è in acciaio e consente un grado di protezione ambientale che va da IP65 a IP67.
Questo trasmettitore è idoneo per tutte quelle applicazioni dove oltre alla robustezza sia necessaria anche un’elevata accuratezza.
La Serie KX può essere utilizzata in ambienti con presenza di atmosfera esplosiva, per tale ragione è progettata e costruita secondo la Direttiva ATEX 2014/34/EU.
