POTENZIOMETRI LINEARI

I potenziometri lineari sono concepiti per misurare spostamenti e corse meccaniche, operando anche in assenza di alimentazione (sensori assoluti). Per permettere l'installazione sulle più svariate tipologie di macchinari industrali, vengono prodotti molti tipi di questi potenziometri, che si differenziano per l'esecuzione meccanica.

Il catalogo Delcon propone la più completa fornitura di potenziometri lineari, evidenziando le particolarità che li rendono più adatti alle singole applicazioni. Per qualsiasi consulenza nella ricerca del modello più appropriato potete contattarci al numero 0131 445605, via mail (delcon@delcon-it.com) oppure utilizzare il modulo di contatto a fondo pagina.

Tipologie di potenziometri lineari

Per ogni informazione supplementare vi invitiamo a consultare la scheda tecnica del prodotto.

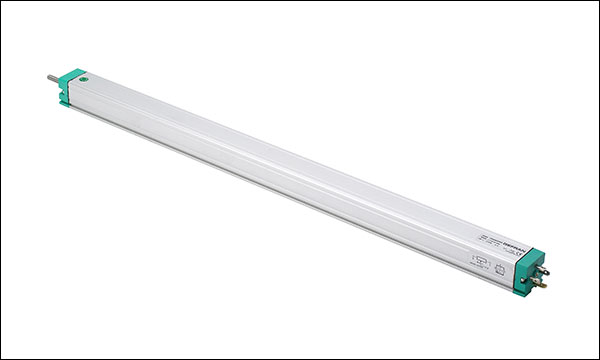

Potenziometri lineari con stelo LT
Potenziometri lineari con stelo LT
Caratteristiche:
  • Il trasduttore é stato ulteriormente ottimizzato al fine di garantire una maggiore affidabilità in tutte le condizioni applicative.
  • Una struttura ancora più robusta rende la serie LT sempre più resistente e adatta ad applicazioni in cui sono presenti vibrazioni significative.
  • L’installazione é resa più semplice dall’assenza di variazione di segnale elettrico in uscita, all’esterno della Corsa Elettrica Teorica.
  • La nuova scanalatura fornisce una vantaggiosa alternativa al consueto sistema di fissaggio mediante staffe.
  • Ideale per applicazione su presse ad iniezione per la plastica come su presse verticali e molte altre macchine per la lavorazione dei materiali.

la scheda tecnica dei potenziometri lineari LtScarica la scheda tecnica

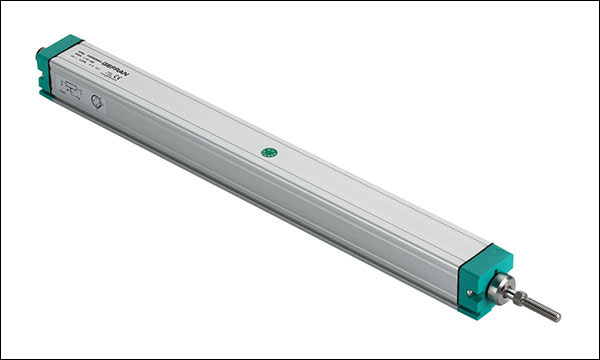

Potenziometri lineari con stelo LT67
Potenziometri lineari con stelo LT e protezione IP67
Caratteristiche:
  • Il trasduttore é stato sviluppato alla scopo di garantire un elevato grado di protezione (IP67) nelle applicazioni in ambienti gravosi ed all’aperto, dove può essere necessario operare in presenza diretta di polveri, detriti o liquidi (non in immersione prolungata).
  • La scanalatura sul profilo fornisce una valida e vantaggiosa alternativa al consueto sistema di fissaggio mediante staffe.
  • Ideale per applicazione su presse ad iniezione per la plastica qualora si richieda l’installazione in posizioni particolarmente esposte a sostanze lubrificanti.
  • La nuova scanalatura fornisce una vantaggiosa alternativa al consueto sistema di fissaggio mediante staffe.
  • Indicato anche per le macchine per la lavorazione dei materiali laddove non é possibile proteggere il trasdutto e con apposite carte.

la scheda tecnica dei potenziometri lineari Lt67 con protezione IP67Scarica la scheda tecnica

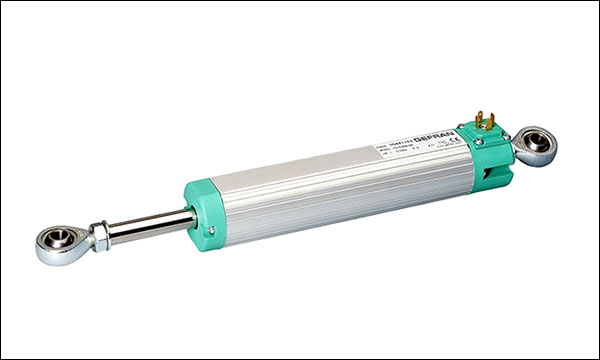

Potenziometri lineari autoportanti a corpo cilindrico PC
Potenziometri lineari autoportanti a corpo cilindrico PC
Caratteristiche:
  • Il trasduttore é progettato per ripondere alle esigenze applicative più spinte in termini di resistenza meccanica.
  • Il diametro dello stelo da 10 mm, gli snodi maggiorati in acciaio e la struttura rinforzata rendono questa serie ideale in ambiente meccanico per applicazioni nel settore della lavorazione del metallo, del legno e della ceramica.
  • L’installazione é resa più semplice dall’assenza di variazione di segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • La struttura basata su snodi sferici autoallineanti e auto portanti consente il montaggio assicurando una completa libertà di movimento dell’asse del trasduttore.

la scheda tecnica dei potenziometri lineari Lt67 autoportanti a corpo cilindrico PCScarica la scheda tecnica

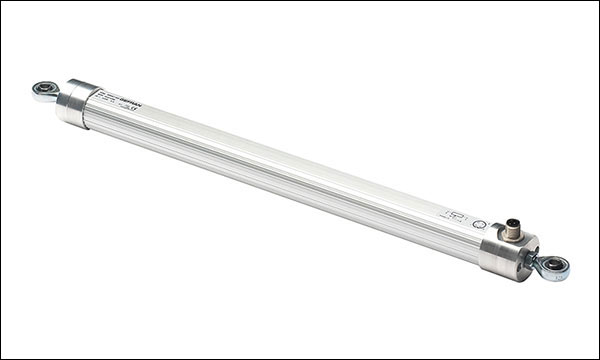

Potenziometri lineari autoportanti a corpo cilindrico PC e protezione IP67
Potenziometri lineari autoportanti a corpo cilindrico PC e protezione IP67
Caratteristiche:
  • Il trasduttore di posizione PC67 é stato sviluppato allo scopo di garantire un elevato grado di protezione (IP67) nelle applicazioni in ambienti gravosi ed all’aperto, dove può essere necessario operare in presenza diretta di polveri, detriti o liquidi (non in immersione prolungata).
  • La struttura robusta, tipica della serie PC, é stata ulteriormente migliorata grazie ad un sistema di tenuta, in fase di brevetto, che lo rende unico in termini di affidabilità.
  • Ideale per applicazioni di idraulica mobile, su macchine agricole, per il movimento terra e su veicoli di utilità.

la scheda tecnica dei potenziometri lineari autoportanti a corpo cilindrico PC e protezione IP67Scarica la scheda tecnica

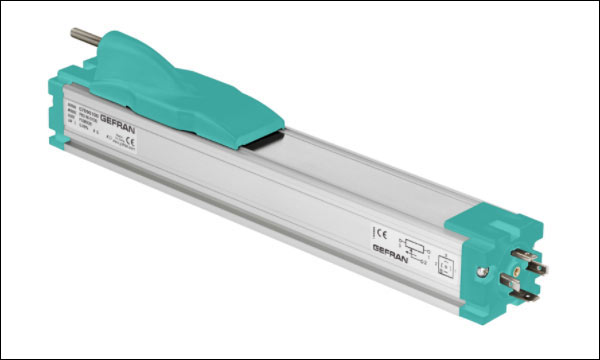

Potenziometri lineari senza stelo PK
Potenziometri lineari senza stelo PK
Caratteristiche:
  • Il trasduttore é stato ulteriormente ottimizzato al fine di garantire una maggiore affidabilità in tutte le condizioni applicative.
  • Trascinamento meccanico con snodo con recupero gioco, filetto M5
  • L’installazione é resa più semplice dall’assenza di variazione di segnale elettrico in uscita, all’esterno della Corsa Elettrica Teorica.
  • La nuova scanalatura fornisce una vantaggiosa alternativa al consueto sistema di fissaggio mediante staffe.
  • Ideale per applicazione su presse ad iniezione per la plastica come su presse verticali e molte altre macchine per la lavorazione dei materiali.
  • Grado di protezione IP40.

la scheda tecnica dei potenziometri lineari senza stelo PKScarica la scheda tecnica

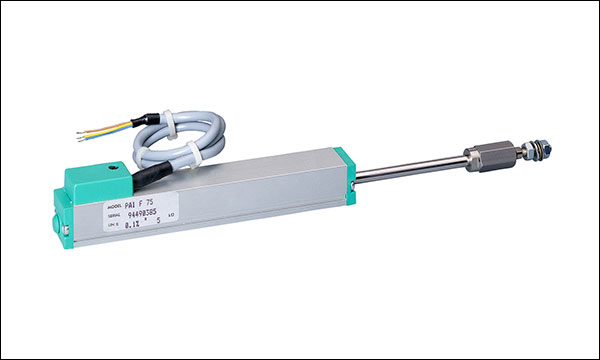

Potenziometri lineari con stelo PA1
Potenziometri lineari con stelo PA1
Caratteristiche:
  • Corse da 25 a 150 mm.
  • Trascinamento meccanico con snodo con recupero gioco, filetto M4.
  • Linearità indipendente fino a ± 0,05%.
  • Risoluzione infinita.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Velocità massima di spostamento 5 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Grado di protezione IP40.

la scheda tecnica dei potenziometri lineari con stelo PA1Scarica la scheda tecnica

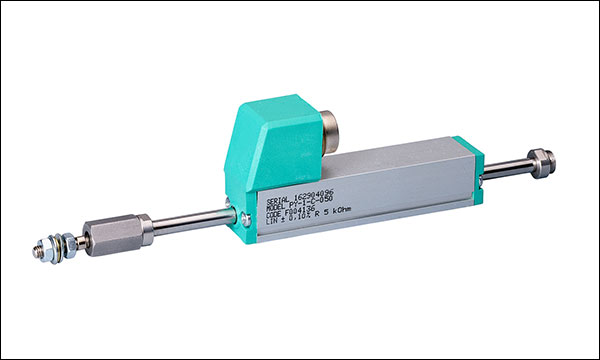

Potenziometri lineari autoportanti tastatori PY1
Potenziometri lineari tastatori PY1
Caratteristiche:
  • Corse da 25 a 150 mm.
  • Albero di tasteggio con snodo con recupero gioco, filetto M4.
  • Linearità indipendente fino a ± 0,05%.
  • Risoluzione infinita.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Velocità massima di spostamento fino a 10 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Grado di protezione IP40.

la scheda tecnica dei potenziometri lineari tastatori PY1Scarica la scheda tecnica

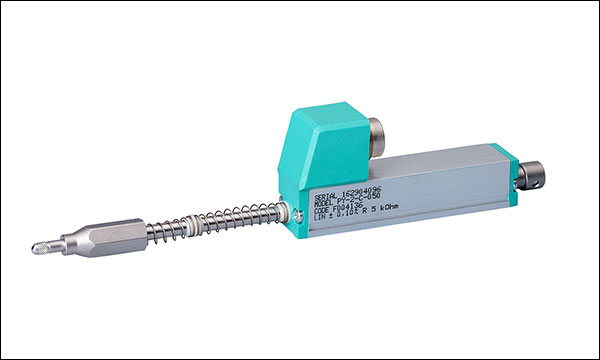

Potenziometri lineari autoportanti tastatori con puntale a sfera PY2
Potenziometri lineari tastatori con puntale a sfera PY2
Caratteristiche:
  • Corse da 10 a 100 mm.
  • Albero di tasteggio con doppio supporto e molla di richiamo.
  • Puntale con gambo filettato M2,5 e sfera in acciaio inox.
  • Linearità indipendente fino a ± 0,1%.
  • Risoluzione infinita.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Velocità massima di spostamento fino a 10 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Grado di protezione IP40.
  • Idoneo per l’utilizzo in ambienti con pericolo di esplosione con presenza di gas (gruppi IIA, IIB e IIC) e polveri combustibili.

la scheda tecnica dei potenziometri lineari tastatori con puntale a sfera PY2Scarica la scheda tecnica

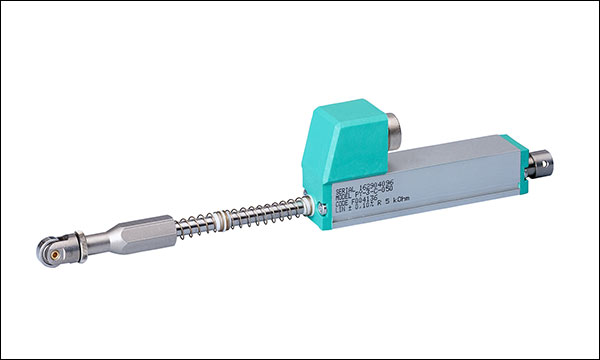

Potenziometri lineari autoportanti tastatori con puntale a cuscinetto PY3
Potenziometri lineari tastatori con puntale a cuscinetto PY3
Caratteristiche:
  • Corse da 10 a 50 mm.
  • Albero di tasteggio con doppio supporto e molla di richiamo.
  • Puntale con gambo filettato M2,5 e cuscinetto a sfere.
  • Linearità indipendente fino a ± 0,1%.
  • Risoluzione infinita.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Albero bloccato alla rotazione.
  • Velocità massima di spostamento fino a 10 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Grado di protezione IP40.
  • Idoneo per l’utilizzo in ambienti con pericolo di esplosione con presenza di gas (gruppi IIA, IIB e IIC) e polveri combustibili.

la scheda tecnica dei potenziometri lineari tastatori con puntale a cuscinetto PY3Scarica la scheda tecnica

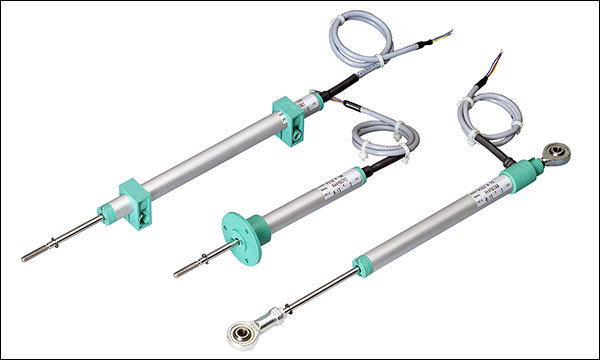

Potenziometri lineari corpo cilindrico da 1/2 pollice PZ12
Potenziometri lineari corpo cilindrico da 1/2 pollice PZ12
Caratteristiche:
  • La custodia cilindrica da 1/2 pollice, unitamente alla disponibilità di tutti i sistemi di fissaggio (staffe, snodi o flangia), rende la serie PZ12 particolarmente versatile per la risoluzione di una gamma sempre più ampia di applicazioni.
  • La struttura ottimizzata dal punto di vista meccanico rende il prodotto idoneo alla sviluppo di varie esecuzioni speciali (per dettagli, rivolgersi al servizio clienti Gefran).
  • L’ installazione é resa più semplice dall’assenza di una variazione di segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Ideale per macchine per la lavorazione e rifinitura di legno e vetro come anche per banchi prova nel settore automotive.

la scheda tecnica dei potenziometri lineari corpo cilindrico da 1/2 pollice PZ12Scarica la scheda tecnica

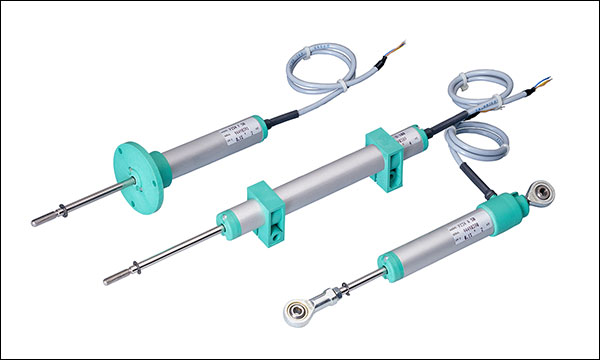

Potenziometri lineari corpo cilindrico da 3/4 pollice PZ34
Potenziometri lineari corpo cilindrico da 3/4 pollice PZ34
Caratteristiche:
  • Corse da 25 a 300 mm.
  • Ancoraggio meccanico con staffe, snodi autoallineanti o flangia.
  • Linearità indipendente fino a ± 0,05%.
  • Risoluzione infinita.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Velocità massima di spostamento 10 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Connessioni elettriche: cavo schermato 3 poli 1 m.
  • Durata di vita: > 25x106m percorsi, oppure >100x106 manovre dei due il più restrittivo (entro la C.E.U.).
  • Grado di protezione IP60.

la scheda tecnica dei potenziometri lineari corpo cilindrico da 3/4 pollice PZ34Scarica la scheda tecnica

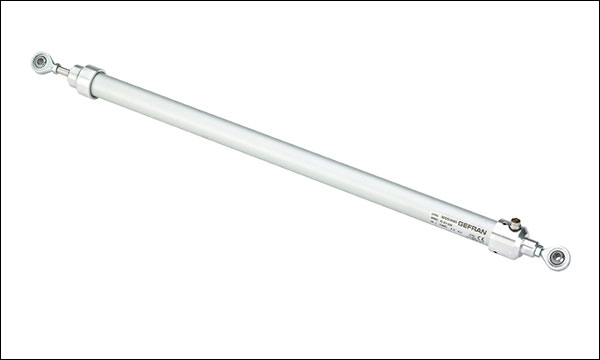

Potenziometri lineari autoallineanti PZ67-A con protezione IP67
Potenziometri lineari autoallineanti PZ67-A con protezione IP67
Caratteristiche:
  • Il trasduttore é stato sviluppato alla scopo di garantire un elevato grado di protezione (IP67) nelle applicazioni in ambienti gravosi ed all'aperto, dove può essere necessario operare in presenza diretta di polveri, detriti o liquidi (non in immersione prolungata).
  • L'elevato grado di protezione e le dimensioni particolarmente contenute rendono il PZ67-A unico in termini di affidabilità e flessibilità di installazione.
  • Ideale per le macchine di taglio e lavaggio del vetro o per macchine levigatrici e sabbiatrici qualora ci sia esposizione diretta a liquidi o anche semplicemente vapore.
  • Indicato per attrezzature di test e banchi prova, soprattutto se situati all'aperto.

la scheda tecnica dei potenziometri lineari autoallineanti PZ67-A con protezione IP67Scarica la scheda tecnica

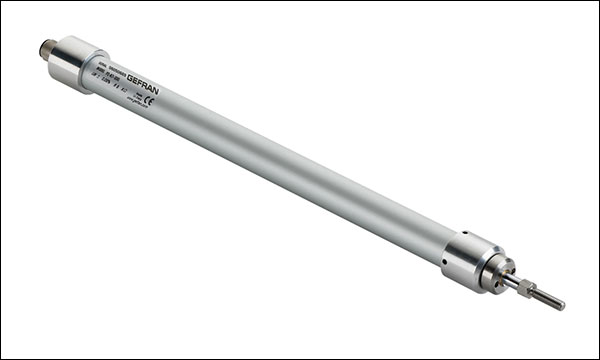

Potenziometri lineari a staffe PZ67-S con protezione IP67
Potenziometri lineari a staffe PZ67-S con protezione IP67
Caratteristiche:
  • Il trasduttore é stato sviluppato alla scopo di garantire un elevato grado di protezione (IP67) nelle applicazioni in ambienti gravosi ed all’aperto, dove può esserenecessario operare in presenza diretta di polveri, detriti o liquidi (non in immersione prolungata).
  • L’elevato grado di protezione e le dimensioni particolarmente contenute rendono il PZ67-S unico in termini di affidabilità e flessibilità di installazione.
  • Ideale per le macchine di taglio e lavaggio del vetro o per macchine levigatrici e sabbiatrici qualora ci sia esposizione diretta a liquidi o anche semplicemente vapore.
  • Indicato per attrezzature di test e banchi prova, soprattutto se situati all’aperto.

la scheda tecnica dei potenziometri lineari a staffe PZ67-S con protezione IP67Scarica la scheda tecnica

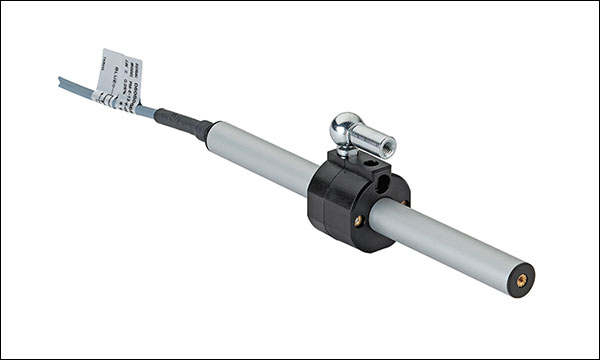

Potenziometri lineari a trascinamento magnetico PME12
Potenziometri lineari a trascinamento magnetico PME12
Caratteristiche:
  • Trasduttore rettilineo di posizione senza albero di trascinamento, completamente stagno (IP67) progettato per operare sia in ambienti umidi bagnati, che in immersione temporanea (CEI EN 60529).
  • La serie PME è caratterizzata da un attuatore magnetico esterno accoppiato ad un cursore di misura interno.
  • Il cursore magnetico sostituisce l’albero di trascinamento utilizzato nei tradizionali trasduttori di posizione, eliminando ulteriori ingombri addizionali.
  • L’installazione è resa più semplice anche dall’assenza di variazione di segnale elettrico in uscita, all’esterno della Corsa Elettrica Teorica.
  • Utilizzabile in applicazioni pneumatiche con pressioni di esercizio max 20 bar; 50 bar di picco.

la scheda tecnica dei potenziometri lineari a trascinamento magnetico PME12Scarica la scheda tecnica

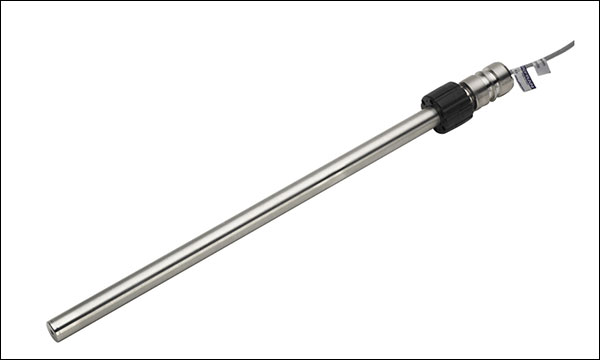

Potenziometri lineari brevettati per cilindri oleodinamici PMI12
Potenziometri lineari brevettati per cilindri oleodinamici PMI12
Caratteristiche:
  • Corse da 50 a 1000 mm.
  • Trascinamento magnetico del cursore.
  • Linearità indipendente fino a ± 0,05%.
  • Ripetibilità: =0,08 mm.
  • Isteresi: =0,25 mm.
  • Errore di inseguimento (vedi tabella).
  • Risoluzione infinita.
  • Nessuna variazione elettrica del segnale elettrico in uscIta all’esterno della corsa elettrica teorica.
  • Temperatura di funzionamento: -30...+100°C.
  • Connessioni elettriche: uscita cavo schermato ad alta flessibilità poliuretanico, 3 poli, 1m.
  • Stelo e nipplo in AISI 316.
  • Pressione max di esercizio 250 bar, 400 bar di picco.

la scheda tecnica dei potenziometri lineari brevettati per cilindri oleodinamici PMI12Scarica la scheda tecnica

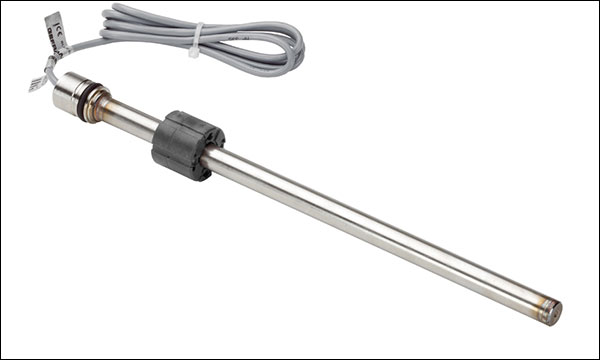

Potenziometri lineari per cilindri oleodinamici PMI-SL diametro mm.12,7
Potenziometri lineari per cilindri oleodinamici PMI-SL diametro mm.12,7
Caratteristiche:
  • Il trasduttore PMI-SL nasce come evoluzione del PMI-12 per tutte quelle applicazioni in interno cilindro dove é necessario limitare gli ingombri del trasduttore: per questo motivo, il diametro é stato portato a 12,7 mm.
  • Le doti di robustezza rimangono invariate: corpo in acciaio Inox AISI 316, grado di protezione IP67 e resistenza a pressioni fino a 250 bar (400 bar di picco).
  • Disponibile con attacco flangiato oppure filettato, per garantire la compatibilità meccanica con tutte le principali tipologie di cilindri.
  • Soluzione brevettata.
  • Ideale per applicazione all’interno di cilindri idraulici, laddove sono richieste soluzioni semplici che però garantiscano la ripetibilità del rilevamento.

la scheda tecnica dei potenziometri lineari per cilindri oleodinamici PMI12-SL diametro mm.12,7Scarica la scheda tecnica
Potenziometri lineari per cilindri oleodinamici PMI-SLE diametro mm.12,7
Potenziometri lineari per cilindri oleodinamici PMI-SLE diametro mm.12,7
Caratteristiche:
  • Il trasduttore PMI-SLE é la versione amplificata del PMI-SL, prodotto studiato per tutte quelle applicazioni in interno cilindro dove é necessario limitare gli ingombri del trasduttore (il diametro dello stelo é di soli 12,7 mm).
  • Le doti di robustezza rimangono invariate: corpo in acciaio Inox AISI 316, grado di protezione IP67 e resistenza a pressioni fino a 250 bar (400 bar di picco).
  • Disponibile con attacco flangiato oppure filettato, per garantire la compatibilità meccanica con tutte le principali tipologie di cilindri.
  • Soluzione brevettata.
  • Ideale per applicazione all’interno di cilindri idraulici, laddove sono richieste soluzioni semplici che però garantiscano la ripetibilità del rilevamento.

la scheda tecnica dei potenziometri lineari per cilindri oleodinamici PMI12-SL diametro mm.12,7Scarica la scheda tecnica

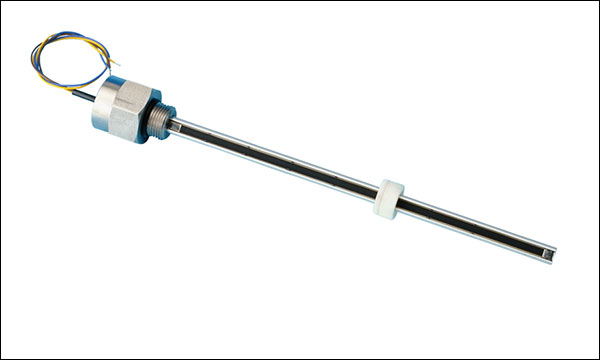

Potenziometri lineari per cilindri oleodinamici IC
Potenziometri lineari per cilindri oleodinamici IC
Caratteristiche:
  • Corse da 100 a 550 mm.
  • Ancoraggio meccanico con flangia interna o esterna.
  • Linearità indipendente ±0,1%.
  • Risoluzione infinita.
  • Ripetibilità 0,01 mm.
  • Nessuna variazione del segnale elettrico in uscita, all’esterno della corsa elettrica teorica.
  • Velocità massima di spostamento fino a 1,5 m/s.
  • Temperatura di funzionamento: -30...+100°C.
  • Pressione massima di lavoro 340 bar (5000 psi).
  • Idoneo per l’utilizzo in ambienti con pericolo di esplosionecon presenza di gas (gruppi IIA, IIB e IIC) e polveri combustibili. Simple apparatus normative:ATEX CEI EN 50020 2003 - paragrafo 5.4 a.

la scheda tecnica dei potenziometri lineari per cilindri oleodinamici PMI12-SL diametro mm.12,7Scarica la scheda tecnica

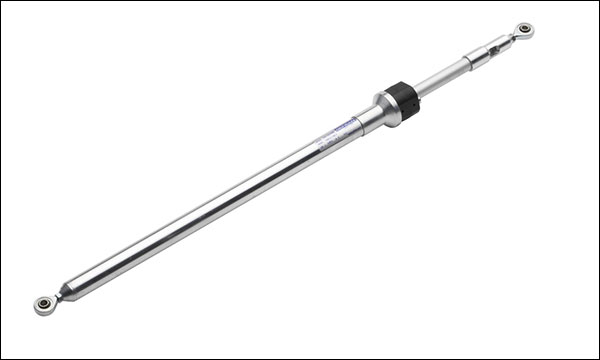

Potenziometri lineari autoportanti PMA-12
Potenziometri lineari autoportanti PMA-12
Caratteristiche:
  • Corse da 50 a 1000 mm.
  • Trascinamento magnetico del cursore.
  • Ancoraggio meccanico e trascinamento autoallineante su 2 nodi sferici.
  • Angolo di movimentazione massimo fino a ± 26°.
  • Linearità indipendente fino a ± 0,05%.
  • Ripetibilità: 0,08 mm.
  • Isteresi: 0,25 mm.
  • Risoluzione infinita.
  • Nessuna variazione elettrica del segnale elettrico in uscita all’esterno della corsa elettrica teorica.
  • Temperatura di funzionamento: -30°...+100°C.
  • Grado di protezione IP67 (CEI EN 60529).

la scheda tecnica dei potenziometri lineari autoportanti PMA-12Scarica la scheda tecnica
Per qualsiasi informazione supplementare la invitiamo ad utilizzare il sottostante modulo:

Controllo umano: riportare la somma dei due numeri
Ho letto la privacy policy ed acconsento al trattamento dei dati nei modi e con gli strumenti indicati
Logo
Delcon s.n.c. di Angelo Fracchia & c.
Indirizzo: Via Medaglie D'Oro angolo Via Wagner
15121 Alessandria
Telefono: 0131 445605 - 0131 43181
Mail: delcon@delcon-it.com
Cod. Fisc. e P. IVA 01953540067
Iscriviti alla Newsletter

Ho letto la privacy policy ed acconsento al trattamento dei dati ai sensi dell'articolo 13 del GDPR 2016/679
cookie policy - privacy policy
Il catalogo termocoppie
Il catalogo celle di carico
profilo Linkedin
Creazione siti web - Euronet srl
